中心噴吹脈沖袋式除塵器的結構如圖1所示。含塵氣體由箱體下部(或上部)進入,粉塵阻留在濾袋外表面,干凈氣體穿過濾袋壁進入袋內,然后由上箱體排出。清灰時,脈沖閥受控制器的指令而開啟,穩壓氣包中的壓縮空氣經噴吹管上的噴孑L噴出,并借助位于袋口的文氏管引射器誘導數倍的氣體一同進入濾袋,使袋壁獲得向外的沖力和加速度,從而清落粉塵。各脈沖閥依次噴吹,每個閥噴吹時間為0.1-0.2s。清灰時不需隔斷含塵氣流,可以連續過濾。
中心噴吹脈沖袋式除塵器的主要特點:
1)過濾風速高,因而設備緊湊,造價低;
2)設備阻力低,過濾能艷小;
3)除塵器內活動部件少,維修工作量?。?br /> 4)噴吹時壓縮空氣壓力高,需0.5-0.6MPa,清灰能耗高;
5)濾袋較短,為2-2.6m,處理風量大時,失去了占地面積小的優點;
6)脈沖閥數量多,膜片質量欠佳時,維修頻繁;
7)早期的產品需人進入箱體換袋,操作條件差。改為上揭蓋結構,但仍未完全解決換袋時工人受粉塵危害的問題:
8)不宜用于風量大的條件下。
MC-I型脈沖袋式除塵器主要規格和性能見表1。

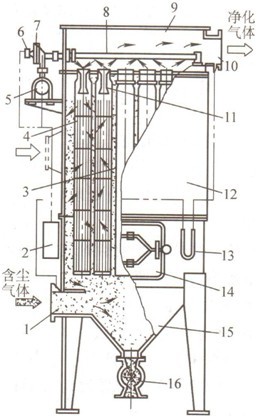

中心噴吹脈沖袋式除塵器結構示意
圖1中心噴吹脈沖袋式除塵器結構示意
1-進風口2一控制儀3一濾袋4-濾袋框架
5一氣包6一控制閥7-脈沖閥8一噴吹管
9一凈氣箱10-凈氣出口11-文氏管
12-中箱體13-U形壓力計
14-檢修門15-集塵斗
16-卸灰裝置
表1MC-I型脈沖袋式除塵器主要規格和性能
技術性能 型號
MC24-I MC36-I MC48-I MC60-I Mq72-I MC84-I MC96-I MC120-l
過濾面積/m2
濾袋數量/條
脈沖閥數/個
18
24
4
27
36
6
36
48
8
45
60
10
54
72
12
63
84
14
72
96
16
90
120
20
外形尺寸 940 1340 1740 2140 2540 2940 3500 4300
/mm 1460
  5680
設備質量/kg 850 1116.8 1258.7 1572.6 1776.7 2028.9 2181.3 2610
