旁插扁袋除塵器

旁插扁袋除塵器由若干個獨立的倉室組成，采用平板形（信封形）濾袋，從箱體側面插入安裝。
旁插扁袋除塵器在負壓狀態下工作，含塵氣體由位于箱體上部的進氣管經氣流分布岡進入袋濾室。含塵氣體由外向內通過濾袋，粉塵被阻留在濾袋的外表面，凈化后的氣體由濾袋內部進入潔凈室，然后通過反吹風控制閥進入下部排氣總管，最終經風機排出。
某室清灰時，該室的凈氣出口閥關閉，反吹閥同時開啟，借助箱體的負壓使環境空氣通過反吹閥進入濾袋內，使濾袋膨脹，然后閥板復位，濾袋又處于過濾狀態。如此往復動作數次，附著在濾袋外表面的粉塵被抖落，落入灰斗內，達到清灰的目的。反吹氣流攜同部分未落人灰斗的粉塵，進入相鄰的袋濾室再次過濾。
清灰逐室進行。各倉室的閥門切換有三種基本形式：
1)電動凸輪撥動切換；
2)電動鏈輪撥動切換；
3)電動缸直接推動切換。
旁插扁袋除塵器具有以下特點：
1)由于采用扁袋旁插安裝，因此在相同箱體容積內，比圓形濾袋可布置更多的過濾面積，占地面積少；
2)由于采用相同的過濾單元結構，可以根據不同處理風量的需要，組成單層、雙層乃至多層不同規格的組合型式，便于設計選擇及運輸安裝；
3)采用上進風、下排風方式，含塵氣體自上而下流動，有利于粉塵沉降；
4)更換濾袋可在濾袋室外進行，改善了勞動條件，減少了換袋人員接觸粉塵的危害。從側面裝、卸濾袋可降低所需的廠房高度，但由于檢查門過多，因此要求設備具有良好的密閉性；
5)濾袋之間距離過小，清灰時濾袋膨脹導致相互貼近，影響粉塵的沉降，從而削弱清灰效果。

1．閥門切換型旁插扁袋除塵器

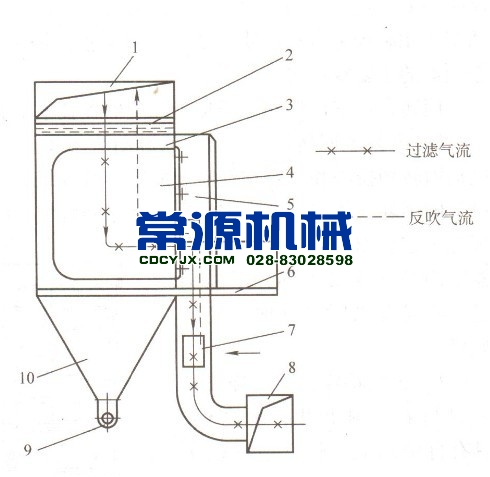

圖1為閥門切換型旁插扁袋除塵器的構造示意。
PBC型旁插扁袋除塵器的主要規格和參數見表1。

型號規格	濾袋數量／條	過濾面積/m2	外形尺寸 （長×寬×高）/mm	設備質量/kg
PBC-3/10	21	81	3350x3205x3240	2910
PBC-4/10	28	108	4000x3205x4940	3880
PBC-5/10	35	135	4650x3205x4940	4850
PBC-6/10	42	162	5300x3205x4940	5650
PBC-7/10	49	189	5950x3205x4940	6450
PBC-8/10	56	216	6600x3205x4940	7250
PBC-3/20	42	270	3750x3205x6780	4950
PBC-4/20	56	324	4000x3205x6780	6360
PBC-5/20	70	378	4650x3205x6780	7950
PBC-6/20	84	324	5300x3205x6780	9370
PBC-7/20	98	378	5950x3205x6780	10790
PBC-8/20	112	432	6600x3205x6780	12210

2．回轉切換定位反吹旁插扁袋除塵器

通常傳統旁捅扁袋除塵器的清灰效果欠佳，主要由于閥門切換不到位、閥座密封性差、反吹動力不足，從而導致除塵器阻力有時高達2-3kPa。此外，濾袋單重達13-15kg，拆卸和安裝濾袋較為費力，濾袋下沿容易磨損。漏風率高（達10%-20%）也是傳統旁插扁袋除塵器的主要缺點之一。
回轉切換定位反吹旁插扁袋除塵器在技術上有以下進步：
1)開發了回轉切換定位反吹脈動清灰裝置，取代了原有清灰切換閥。該裝置主要包括電動回轉切換閥和放射型氣流分配箱，可以組成不同的清灰機構，實現多種清灰制度：采用排氣側循環氣體實現兩態定位反吹；在回轉切換閥的反吹風人口管路上加設三通脈動閥，實現三態定位脈動反吹。當除塵含器室內負壓≤2500Pa，不能滿足反吹風要求時，宜增設反吹風機。
2)采用特殊加工的袋口軟密封材料，耐老化、耐高溫，具有自鎖功能，較好地解決了塵氣室與凈氣室之間的漏風問題。
3)采用尺寸較小的濾袋，減輕了濾袋重量，便于拆卸和安裝。
4)相鄰濾袋之間增設隔離彈簧，防止清灰時袋壁貼附，確保清灰效果。

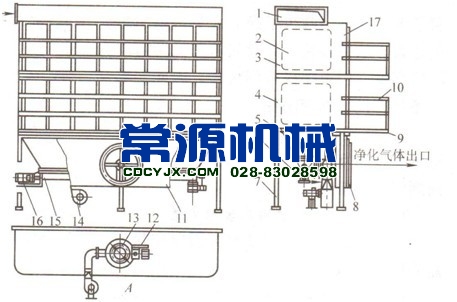

FEF型回轉切換定位反吹旁插扁袋除塵器結構如圖2所示，其主要規格見表2。

型號		層數		室數		單元數		濾袋數/條		過濾面積/m2		外形尺寸/mm
FEF-3/Ⅰ		1		3		3		42		95		1950x3300x4250
FEF-4/Ⅰ		l		4		4		56		126		2600x3300x4250
FEF-5/Ⅰ		1		5		5		70		158		3250x3300x4250
FEF-6/Ⅰ		l		6		6		84		189'		3900x3300x4350
FEF-7/Ⅰ		1		7		7		98		221		4550x3300x435r.J
FEF-8/Ⅰ		1		8		8		112		252		5200x3300、^4350
FEF-3/Ⅱ		2		3		6		84		189		1950x33'00x6500
FEF-4/Ⅱ		2		4		8		112		252		2600y.3300x6500
FFF-5/Ⅱ		2		5		10		140		315		3250x3300x6500
FEF-6/Ⅱ		2		6		12		168		378		3900x3300x6630
FEF-7/Ⅱ		2		7		14		196		441		4500x3300x6630
FEF-8/Ⅱ		2		8		16		224		504		'5200x3300x6630
FFF-9/Ⅱ		2		9		18		252		567		5850x3300x6630
FEF-10/Ⅱ		2		10		20		280		630		6500x3300x6700
F'EF-11/Ⅱ		2		11		22		308		693		7150x3300x6700
FEF-12/Ⅱ		2		12		24		336		756		7800x3300x6700
